GaussView の基礎

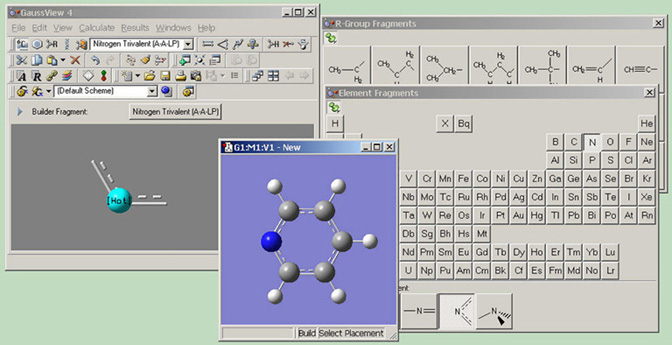

GaussViewの主なインターフェイスは、複数のウィンドウおよび操作中に現れるダイアログから構成されます。図１は、ユーザーが分子を構築している様子を示しています。

図１　GaussViewの画面例
GaussViewの特徴のいくつかがここで見えます：左上から時計回りに見て行くと、まず操作の中心となるGaussViewコントロールウィンドウが表示されています。ここには、メニューバーと様々なツールバー・カレントフラグメントビューが含まれます。次に、分子に追加する官能基や個々の原子を選択するのに用いるパレットが表示されています。ユーザー設定により、他のパレットを開いたときでもパレットを出したままにしたり、あるいは他のパレットを開いたらすぐに閉じるようにすることができます。最後に、作成中の分子を表示しているアクティブビューウィンドウが表示されています。

GaussViewのインターフェイスは、以下の主だったコンポーネントで構成されます：

メニューバーとカレントフラグメントの表示を含んだコントロールパネル
様々なツールバー。デフォルトではメニューバーの下に配置されますが、取り外すことも出来ます（図２）。ツールバーは、コントロールパネル内で再配置することも出来ます。
１つないし複数の分子ビューウィンドウ
様々なGaussViewの機能に対応するダイアログ
プログラムの機能をコントロールする環境設定ダイアログ

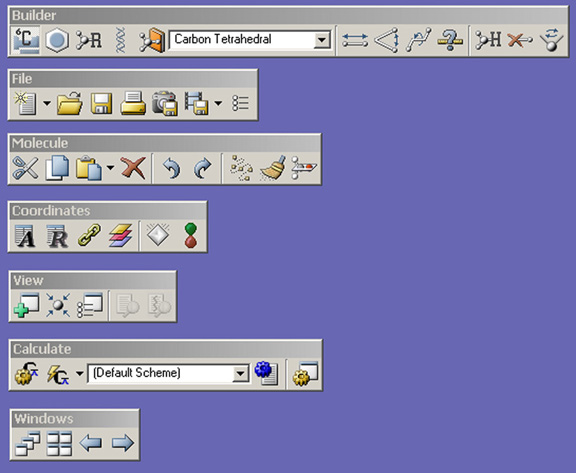

デフォルトでGaussViewのメニューバーの下に現れるツールバーを個別に図２に示します。「Builder」ツールバーは、ViewメニューからBuilderを選択することで、図の右にあるように表示させる事が出来ます。個々のツールバーのハンドルをつかんで領域外にドラッグすることで、メインツールバーから分離させることが出来ます。分離したツールバーを元のツールバーエリアに戻すには、メインツールバーのところまでドラッグするかバーそのものをダブルクリックします。

図２個々のGaussViewツールバー群

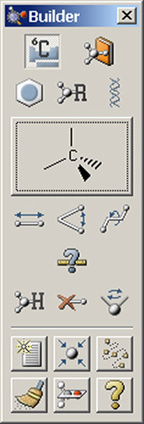

右側のビルダーパレットは、View=>Builderメニューを選ぶことで現れます。

ツールバーの灰色の領域で右クリックすると、ツールバーコンテクストメニューが表示されます（図３）。最初のセクションには、ウィンドウ内で表示できるツールバーの名前がリストされています。リスト内のツールバー名の１つを選択することで、表示・非表示を切り替えることが出来ます。「Line Up」を選択すると、ツールバー間の隙間をつめてくれます。また「Default」オプションはツールバーヲデフォルトの配置に戻します（適用できる場合）。

図３　ツールバーコンテクストメニュー

分子、分子グループ、ビュー

GaussViewは、その時々で扱う多くの分子を体系づけるために、「分子」、「分子グループ」、「ビュー」という構成要素を用いています：

「分子」は、他の開いている分子から独立して操作している単一の分子であることがほとんどです。「分子」は一般的に、ディスク上に保存された単一のファイルと対応します。時々これらは、「モデル」とも呼びます。ここで言う「分子」は、２つ以上の化学種（すわなち通常の化学的な意味での“分子群”）を含むこともありますので注意してください。
同じ分子に対して複数のウィンドウが開いていれば、これら異なるウィンドウ群を「ビュー」と呼びます。このように各ビューウィンドウに一つの分子を表示させ、それぞれの「ビュー」に同じ分子の異なる向きから見たものや異なる物性を表示させることが出来ます。
「分子グループ」は、一群として操作する１つあるいは複数の分子からなる集合体のことです。複数の分子を含む分子グループでは、ビューウィンドウを組み合わせたサブウィンドウの中に別々に表示されます（図４）。分子グループを「モデルグループ」とも呼びます。

複数の分子を含む分子グループでは、２通りの表示モードがあります。シングルビューモードでは１度に１分子を表示します。現在の分子の番号がツールバー中に現れます。

シングル／マルチビューアイコンをクリックすることで、複数の分子を同時に見ることが出来るマルチビューモードに切り替わります。分子は、フィルムの一片にあるフレームのように隣り合って並べられます。分子の番号は個々の分子フレームのすぐ下に白字で表示されます。現在アクティブな分子は他の分子と区別するため少し明るい背景で表示され、原子の選択やダイアログと関わります。アクティブな分子ウィンドウでない、別の分子ウィンドウをクリックすると、それがアクティブな分子になります。個別の分子全てがビューウィンドウ内に納まらない場合は、ビューウィンドウの下部にスクロールバーが表示され、異なる分子に表示を移動することが出来ます。

ビューウィンドウを水平方向に引き伸ばすと、一度に表示される分子がより多くなります。全ての分子が表示可能になった後もさらにユーザーがウィンドウを水平方向に引き伸ばし続けると、空白が表示されます。垂直方向にビューウィンドウを引き伸ばすと、それぞれの分子ウィンドウがビューウィンドウに合わせて垂直方向に引き伸ばされ、かつそれに対応して水平方向にも引き伸ばされます。したがって、垂直方向への伸縮は、個々の分子の相対的な大きさをコントロールするのに用いられます。

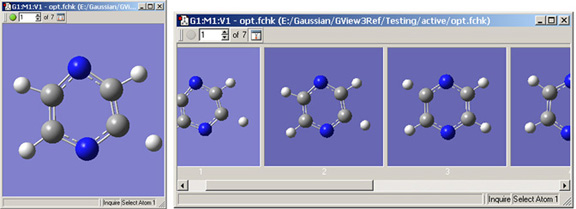

図４　７分子が入った分子グループ
ツールバー中のコントロールは分子グループ内に分子が複数あるときのみ表示。シングル／マルチプルビューアイコンで、シングルウィンドウ（左）とマルチ―ウィンドウ表示（右）を切り替え可能。

各ビューウィンドウのタイトルバーには、現在の分子グループ・分子・ビューが表示されています。各分子グループは、明確に区別できるよう色分けされたアイコンにより識別できます。図５に、２つの異なるビューウィンドウ（それぞれ異なる分子グループに対応）の色付けされたアイコンを示します。分子グループに関連する全てのダイアログも、元の分子グループと同じ色のアイコンを使用します（ViewメニューのAdd Viewにより新たに作成したビューも同様）。このアイコンの色は、Windowsメニュー内で分子グループを識別するのにも用いられます。

図５　２つの異なるビューでの色付きアイコン
左のアイコンは、１番目の分子グループにある４番目の分子の１番目のビューに対応します。右は、２番目の分子グループにある１番目の分子の２番目のビューです。このアイコンの同じ色が、この分子に関連する全てのダイアログに現れます。いくつかのOSでは、色付きアイコンはステータスバー内に置かれます。

色付きアイコンに加えて、各ビューウィンドウはグループ／分子／ビュー識別子により一意的に識別されます。この識別子は、分子グループ番号（G）、分子番号（M）、ビュー番号（V）から成ります。分子グループ内の各分子は、１番から順に番号付けされます。グループ内の１つの分子を消去すると、他の分子は連続した状態を保持するように再び番号付けされます。

分子を編集する機能に関するダイアログは、各分子に個別に対応することに注意してください。例えば、Atom List Editorが開いていてる時に、異なる分子のビューウィンドウをアクティブにしても、ダイアログの中身は変更されません。対応するビューウィンドウを確認するには、ダイアログのタイトルバーのラベルを見てください。

複数の分子を含む分子グループでは、特別なツールバーがタイトルバーのすぐ下に表示されます。緑のランボタンをクリックすると、グループ内の各分子を連続的に表示し、止めるまで全リストを循環して表示を続けます。これには動画のように、連続した分子をアニメーション化する効果があります。これは、反応経路プロットのような一連の関連構造をアニメーション化するのに特に便利です。緑のランボタンを押すと、アニメーションを止めるための赤いストップボタンに切り替わります。

アニメーションのスピードは、ユーザーが調節できます。個別のビューウィンドウに対して、「Display Format」ダイアログの「Molecule」タブ内で動画の遅延時間を変更することが出来ます。デフォルトの遅延時間は「Display Format」環境設定内で設定されています。

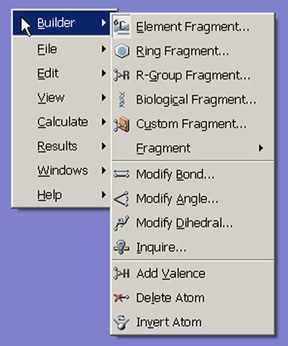

分子ウィンドウ内を右クリックすることで、コンテクストメニューが現れます。コンテクストメニューの内容は、「Builder」、メニューバー、そしてツールバーの大部分と同じものです。これは、ユーザーの利便性を上げるものとして提供されています。

図６　ビューウィンドウコンテクストメニュー
コンテクストメニュー上の各オプションから、関連する事項を含むサブメニューが表示されます。

マウスの使用方法

分子への対話的な操作は、３ボタンマウスの動きに則って設計されています。マウスボタンの機能を以下の表に記載します：

マウスボタン		動作	機能
３ボタン	１、２ボタン相当	動作	機能
左	左	クリック	アイテムの選択あるいは挿入
		Shiftークリック	現在の選択への追加（選択モードのみ）
		左／右ドラッグ	Y軸回りの回転
		上／下ドラッグ	X軸回りの回転
中央	Shiftー左	ドラッグ	分子の平行移動
右	Ctrlー左	左／右ドラッグ	Z軸回りの回転
		上／下ドラッグ	拡大縮小
		何も無い領域のクリック	コンテクストメニューの表示
		原子上でShiftークリック	「Atom List Editor」中の対応する原子を強調表示

これらのマウス操作はあらゆる分子表示（GaussViewダイアログ内のものも含めて）に対して有効です。

マウス操作を１つのフラグメントに限定

２つのフラグメントがお互いに結合していない（スクリーン上に見える化学結合でつながっていない）場合、Altまたはoptionキーを押しながらマウス操作することで、これらを個別に操作することが出来ます。この操作は、カーソルに近いほうのフラグメントに作用します。したがって、Alt-Shiftキーを押しながら操作すれば、片方のフラグメントのみ平行移動する事が可能です。

GaussViewのメニュー

GaussViewには以下に示すメニューがあります。それぞれの用途を示します：

File：構造と動画ファイルの新規作成、既存のファイルを開く、印刷、保存、GaussViewの環境設定
Edit：分子の構築と設定
View：分子表示の管理と操作
Calculate：Gaussian計算の設定および投入と、GaussViewから開始したジョブ状況の閲覧
Results：表面、スペクトル、様々なプロット、動画の表示などによる、計算結果の分析
Windows：種々のGaussViewウィンドウの管理
Help：GaussViewとGaussianのヘルプファイル、GaussView Tipsの閲覧

アイコンとメニューアイテムの一覧表

以下の表に、利用可能なアイコンとメニュー事項をそれらが持つ機能と共に一覧で示します。大抵の事項は、このマニュアルの後の節でより詳細に説明します。なおMacOSXでは、ショートカットキー欄にある「Ctrl」キーはコマンドキーに変わることに注意してください。

アイコンとボタン名	メニューの選択手順	機能	ショートカット
New	File=>New	新規分子を作成（以下のサブメニュー選択を通じて）
	File=>New=> Create Molecule Group	新規（１メンバー）分子グループを空のビューウィンドウとして作成	Ctrl-N
	File=>New=> Add to Molecule Group	現在の分子グループに新しい分子を追加	Ctrl-Shift-N
Open	File=>Open	GaussViewでサポートされているファイルを開く	Ctrl-O
	File=>Recent Files	最近開いたファイルへの再アクセスを容易にするためのリスト
	File=>Related Files	現在選択されている分子に関連するファイルのリスト（入力ファイル、出力ファイル、checkpointファイル、など）
	File=>Refresh	アクティブなビューウィンドウに対応するファイルの再読み込み
Save	File=>Save	アクティブな分子グループ内にある分子をファイルに保存	Ctrl-S
	File=>Save Temp Files	Gaussian Quick Launchのジョブに関連する全ての一時ファイルを保存
Print	File=>Print	アクティブなビューウィンドウの内容を印刷	Ctrl-P
Save Image	File=>Save Image File	現在のビューウィンドウのグラフィックファイルを作成
Save Movie	File=>Save Movie	動画ファイルや動画フレームファイルを保存
Preferences	File=>Preferences	GaussViewの各動作のデフォルトを設定
	File=>Exit	全てのGaussviewウィンドウを閉じアプリケーションを終了
Undo	Edit=>Undo	一つ前の編集操作を無効にし操作をリストに保持	Ctrl-Z
Redo	Edit=>Redo	一つ「Undo」操作を無効にする	Ctrl-Y
Cut	Edit=>Cut	現在選択しているモデルを切り取りクリップボードに移動	Ctrl-X
Copy	Edit=>Copy	現在選択しているものをクリップボードにコピー	Ctrl-C
Paste	Edit=>Paste	クリップボードの内容を現在のモデルにコピー（以下のサブメニュー選択を通じて）
	Edit=>Paste=> Add to Molecule Group	クリップボード上の分子を新しいモデルとして現在のモデルグループ中に追加
	Edit=>Paste=> Replace Molecule	現在の分子をクリップボード上の分子に置き換え
	Edit=>Paste=> Append Molecule	現在のモデルにクリップボード上の分子を別のフラグメントとして追加
Delete Molecule	Edit=>Delete Molecule	現在選択しているモデルを削除	Ctrl-Del
Atom List Editor	Edit=>Atom List	分子の座標／パラメータの数値を編集
Redundant Coordinates Editor	Edit=> Redundant Coordinates	Gaussian のModRedundantオプション用の冗長内部座標を指定
Connection Editor	Edit=>Connection	２つの関連する分子構造中の対応する原子を指定（例として、QST2あるいはQST3用の入力）
Select Layer	Edit=>Select Layer	ONIOM計算に用いるレイヤーに、原子をグラフィカルに割り当て
	Edit=>Point Group	現在のモデルに対称性を指定し適用
Crystal Editor	Edit=>PBC	周期構造用の単位セルの作成および修正
MO Editor	Edit=>MOs	分子軌道の占有数の表示、並べ替え、および修正
Symmetrize	Edit=>Symmetrize	現在のモデルに点群対称性を適用
	Edit=>Reorient	基準の分子配向に戻す
Rebond	Edit=>Rebond	距離アルゴリズムに基づいて結合している原子を特定することで、結合原子を再計算
Clean	Edit=>Clean	より化学的直感に一致するように定義した規則によって、分子構造を調整
	Edit=>Mirror Invert	分子を鏡像反転
Add View	View=>Add View	新しいビューウィンドウを独立して作成
Center	View=>Center	分子をビューウィンドウの中央に置き、大きさを画面に合わせる
	View=>Builder	分離したBuilder paletteを閉じるもしくは再び開く
	View=>Hydrogens	ビューウィンドウ中の水素原子の表示を制御
	View=>Dummies	ビューウィンドウ中のダミー原子の表示を制御
	View=>Labels	選択すると、原子リスト内の連番を各原子上に表示
	View=>Symbols	選択すると、ビューウィンドウ内の各原子上に元素記号を表示
	View=>Bonds	ビューウィンドウ内の結合の表示を制御
	View=>Synchronize	マウスによる操作が複数のビューで同時に起こるようにリンク
	View=>Cartesian Axes	ビューウィンドウ内のX,Y,Z軸の表示を制御
	View=>Stereochemistry	関連する原子にRあるいはSラベルを付けることで分子の立体化学を示す
	View=>Positioning Tools	ビューウィンドウのツールバーにPositioning Toolsアイコンを表示
Display Format Editor	View=>Display Format...	分子と表面の表示書式を指定	Ctrl-D
Calculation Setup	Calculate=>Gaussian Calculation Setup	現在のビューウィンドウ中の分子構造に対するGaussianの入力を設定し、任意にジョブを実行	Ctrl-G
Quick Launch	Calculate=>Gaussian Quick Launch	セットアップダイアログを通さずに、現在の分子に対するGaussianジョブを実行
Scheme	Calculate=>Gaussian Calc. Scheme	Gaussianの計算スキームを定義または修正
Current Jobs	Calculate=>Current Jobs	現在実行中の、GaussViewから開始したGaussianのジョブ（cubegenおよびfreqchkを含む）を表示	Ctrl-J
	Results=>Summary	計算結果を含むファイルを開いている場合、計算結果の要約データを提供
	Results=>Charge	Gaussianに含まれる様々な方法で計算された部分電荷密度を表示
	Results=>Surfaces/Contours	表面を作成、ロード、保存、および表示
	Results=>Vibrations	基準振動モードの動画を含む、計算した振動スペクトルおよび他のスペクトルデータを表示
	Results=>NMR	計算したNMRスペクトルを表示
	Results=>UV-VIS	予測した紫外／可視光スペクトルを表示
	Results=>Scan	ポテンシャルエネルギー曲面の走査点のプロットを表示
	Results=>IRC/Path	予測したIRC経路のプロットを表示
	Results=>Trajectory	ADMPあるいはBOMD計算で得られたトラジェクトリーのプロットを表示
	Results=>Optimization	構造最適化計算結果のプロットを表示
View File	Results=>View File	選択されている分子のファイルを、テキストエディターで開く。現在の分子用として開いているGaussian入力ファイルも、修正を加えていなければ、表示可能。
Stream file	Results=>Stream File	現在実行中のGaussian計算の出力ファイルを、用意出来次第表示する
	Windows=>Molecule Groups=>Show All	全てのモデルグループのウィンドウを表示
	Windows=>Molecule Groups=>Show None	全てのモデルグループのウィンドウを隠す
	Windows=>Molecule Groups=>名前	指定したモデルグループのウィンドウを表示しそれをカレントビューにする
	Windows=>Minimize All	全てのビューウィンドウを最小化
	Windows=>Restore	アクティブなビューウィンドウを最前面にする
	Windows=>Restore All	最小化したビューウィンドウを全て開く
	Windows=>Close	アクティブなビューウィンドウを閉じる
	Windows=>Close All	開いている全てのビューウィンドウを閉じる
Previous	Windows=>Previous	一つ前のビューウィンドウを順にアクティブにする	PgUp
Next	Windows=>Next	次のビューウィンドウを順にアクティブにする	PgDown
Cascade	Windows=>Cascade	全てのビューウィンドウを重なった形に配置
Tile	Windows=>Tile	全てのビューウィンドウが見えるように大きさを変えて再配置
	Windows=>Name	指定したビューウィンドウをアクティブにする
Help	Help=>GaussView Help	GaussViewのヘルプファイルを開く	Ctrl-H
	Help=>Gaussian Help	インターネット上のGaussianヘルプにアクセス
	Help=>About GaussView	GaussViewの著作権およびバージョン情報を表示
	Help=>GaussViewTips	GaussView Tipsを表示
Elements		元素フラグメントの呼び出し
Rings		環構造フラグメントの呼び出し
Functional Group		官能基フラグメントの呼び出し
Biological Fragments		アミノ酸・ヌクレオシドフラグメントの呼び出し
Custom Fragments		ユーザー定義フラグメントの呼び出し
Modify Bond		２原子を選択し、結合Smartslideダイアログにアクセス。結合タイプや原子間距離を調節
Modify Angle		３原子を選択し、結合角Smartslideダイアログにアクセス。結合角を調節
Modify Dihedral		４原子を選択し、２面角Smartslideダイアログにアクセス。２面角を調節
Inquire Mode		現在の分子に対する構造データを測定
Add Valence		選択した原子に水素原子を追加
Delete Atom		原子や開いた価電子（ダングリング半結合）を削除
Invert About Atom		選択した原子の立体化学を反転
Fragment Placement		フラグメントの配置を設定するパネルを開く

アクティブなモデルビューウィンドウ内のアイコン：

Animate		分子グループ内の全てのモデルを連続して表示
Stop Animation		アニメーションの停止
Single View		分子グループ内の１つのモデルのみを表示
Multi View		分子グループ内のモデル全てを表示

５つの「Fragment」パレットウィンドウのアイコン：

Tacked		明示的に閉じるまでパレットを開いたままにする
Untacked		他のパレットを開いたらパレットを閉じる

様々な座標編集ダイアログでのアイコン：

Z-matriz Coordinates		Z-matrix座標を表示
Cartesian Coordinates		デカルト座標を表示
Fractional Coordinates		周期系の分率座標を表示
ONIOM Layers		ONIOM層の割り当てと関連するデータの表示
MM Parameters		分子力学の原子タイプとその他のデータの表示
PDB info		PDBファイルから読み込んだ残基と鎖の割り当てを表示
Sort Ascending Move Up		Atom List Editor: データを昇順にソートする Redundant Coordinate Editor: データをリスト内で一段上げる
Sort Descending Move Down		Atom List Editor: データを降順にソートする Redundant Coordinate Editor: データをリスト内で一段下げる
Create New Coordinate		Redundant Coordinate Editorにおいて新規冗長座標を追加
Add Selected		選択した項目をリストに追加
Add All		全ての項目をリストに追加
Remove Selected		選択した項目をリストから削除
Remove All		全ての項目をリストから削除

その他のアイコン：:

Browse

OSの選択機能を使ってファイル／ディレクトリーを選択

GaussView環境設定

多くのGaussViewの機能のデフォルト設定を環境設定によりカスタマイズできます。環境設定ダイアログは、File=>Preferencesを選択すると表示されます。

Building: フラグメント配置オプション「Fragment Placement Options」の３つのセット（Default、Old、Custom）全てに対する、詳細なデフォルト設定
Charge Distribution: 原子電荷および双極子モーメントの表示を設定
Clean Controls: 構造の整形機能に対するパラメーターと制御情報を設定
Colors: GaussViewの表示の様々な色使いをカスタマイズ
Desktop（Windows版のみ）：GaussianおよびGaussViewに関係するファイルの拡張子の関連付けを定義
Display Format: ビューウィンドウでの表示様式を設定
File/Directory: GaussViewの様々な操作で使用するディレクトリーの位置を設定
Gaussian Setup: Gaussianの計算セットアップダイアログを設定
Icons: ユーザーインターフェイス内でのデフォルトのアイコンサイズを設定
Image: 画像を取得する際の設定
Job Setup: Gaussianや他の関連ジョブに対する実行手順を定義
Movie: GaussViewで動画を作成する際の設定
Print: 印刷する画像に対する設定
Vibrations: 振動の表示を設定
Window Behavior: ダイアログの動作を設定

全ての環境設定ダイアログにはいくつかのボタンが含まれています：Ok（現在の設定を保存して終了）、Cancel（保存していない変更を破棄して終了）、Default（GaussViewインストール時の設定に戻す）、そしてHelp（オンラインヘルプを表示）です。ここでDefaultボタンを押すと、図７に示すダイアログが現れます。

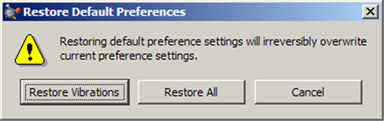

図７　デフォルト環境設定への回復
環境設定で「Default」ボタンをクリックすると、このダイアログが表示され、全ての環境設定をデフォルトに復元するかもしくは現在表示されているダイアログに関してのみを戻すかの、いずれかを選択することが出来ます。

ここでは、これら環境設定のうち２つを取り上げて説明します。他の設定は、このマニュアルの別の場所で関連する機能と一緒に説明します。

GaussViewウィンドウの動作とデフォルトのアイコンの大きさを指定

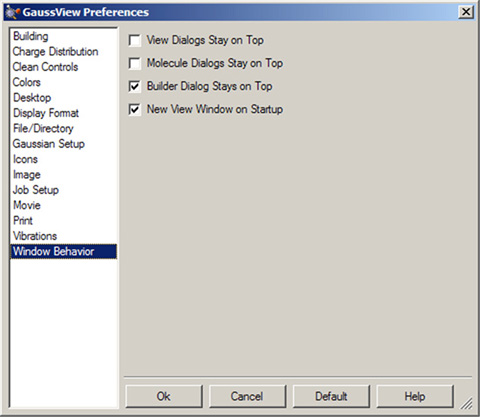

「Window Behavior」環境設定は、様々なGaussViewウィンドウがどのように振舞うかをコントロールします（図８）。

図８　「Window Behavior」環境設定
これらの設定により、ウィンドウを最上位に置くことや、起動時に空のウィンドウを自動的に作成するかどうかを指定することが可能です。

「Icons」環境設定では、様々なGaussViewウィンドウでのアイコンの大きさを指定することが可能です（図９）。

図９　アイコンの大きさのカスタマイズ
様々なGaussViewウィンドウ内のアイコンを、より大きなものに変更することが出来ます。

ダイアログ内のボタンにより、メニュー、ツールバーおよび単体のBuilder paletteにあるアイコンを制御できます。デフォルトでは、最初の２つが小さいアイコンで、３番目が大きいアイコンです。

GaussViewのTips表示

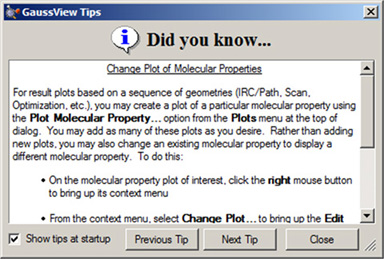

メニューからHelp=>GaussView Tipsと選択すると、プログラムを有効に使うための様々なヒントを表示したGaussView Tipsウィンドウが開きます。ウィンドウの最下部にあるチェックボックスを用いて、GaussViewが起動するたびにヒントを表示させるようにすることが出来ます（デフォルトではチェックされています）。

図９　GaussView Tips
GaussViewを起動するたびにヒントを見るには「Show tips at startup」にチェックを入れます。
